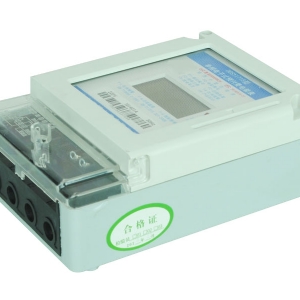

产品概述
product description
该电表是以全数字化、智能化的电能计量专用芯片为核心,结合单片机智能处理技术的高性能计量仪表。具有完全数字化电能计量、智能化收费控制、防窃电管理、用户信息管理等多功能的新一代产品。
该电能表是当前改革用的电体质,实现电能商品化,解决收费难及调节电网负荷状态的理想产品。
主要特点
main feature
*标准IC卡硬件加密预收费,供电部门以出售购电卡(IC卡)的方式销售电量预收电费,用户先买后用;
*集完全数字化计量、电量显示、预付费控制、读卡,智能防窃电等多种功能融为一体,具有极高的可靠性;
*过负载保护。负载超过设定*大电流20-30%连续一段时间,切断供电回路。电能表自动延时一段时间将自动合闸;
*用电IC卡经软硬件多重加密,完全确保数据的安全、正确、可靠。经过特殊设计;
*用电IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息;
*完善的卡口保护电路,可有效防止各种对卡口恶意攻击的行为;
*LED或LCD显示显示剩余电量;
*剩余电量达到预报警电量,数码管闪烁显示剩余电量,以提示用户需输入新的购电量;
*当电能表中剩余电量为零时,电能表自动跳闸,中断供电,此时,用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量,插入购电卡后用户可以使用一定限值电能),用带有有效电量的购电卡插入表内后,方可正常供电;
*所欠电量达到一定值自动断电,输入新的购电量(扣除已透支的电量)后自动恢复供电
*磁保持继电器或电机式继电器的应用,一方面提高了断电动作的可靠性,降低了断电动作后的功耗,同时也克服了继电器大电流长时间工作时触点粘连的毛病;
*停电时,自动保存数据,来电后自动恢复数据;

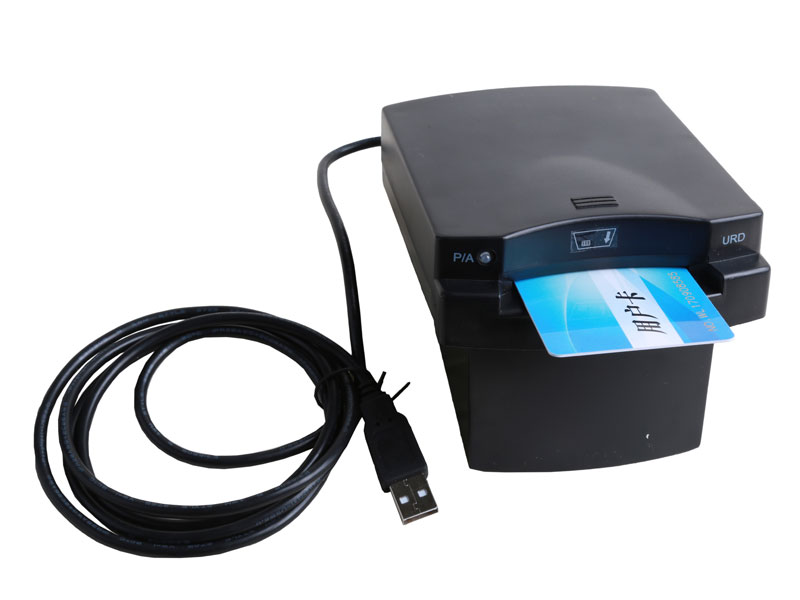

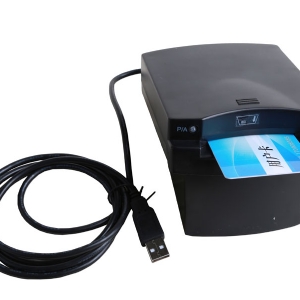

*计算机+专用IC卡读写器+收费管理软件构成售电管理系统;
*对记录的信息进行对比分析,管理系统可以列出怀疑有窃电行为的用户,以便重点检查,减少防、查窃电行为的工作量。
主要技术参数
technical parameter

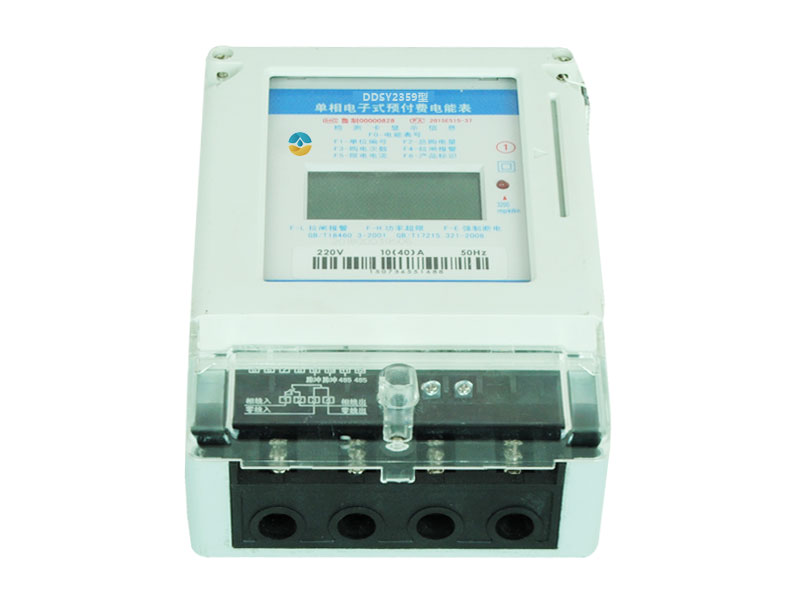

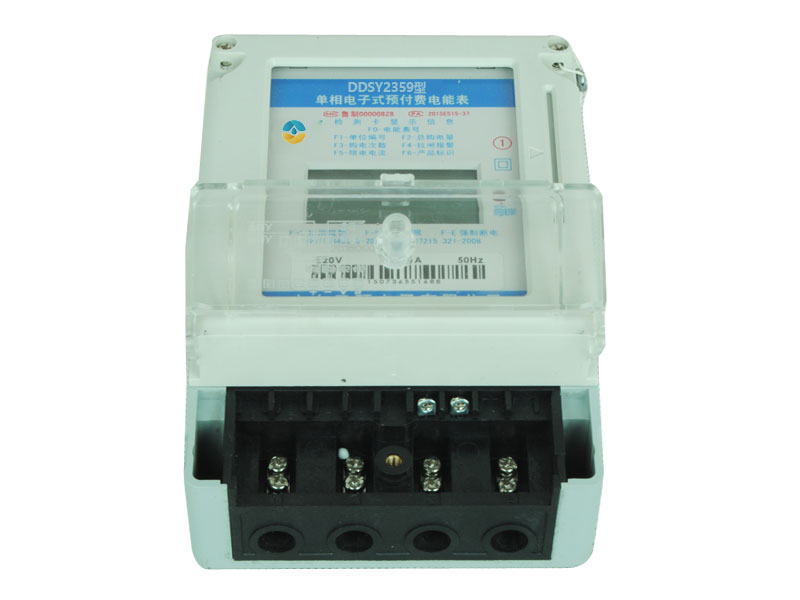

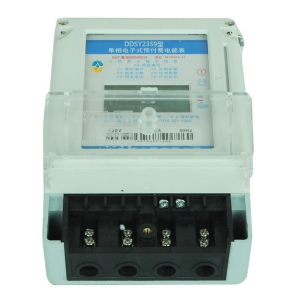

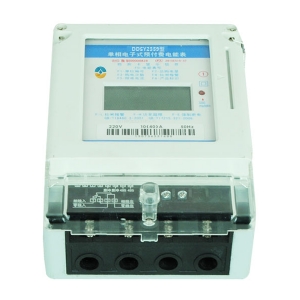

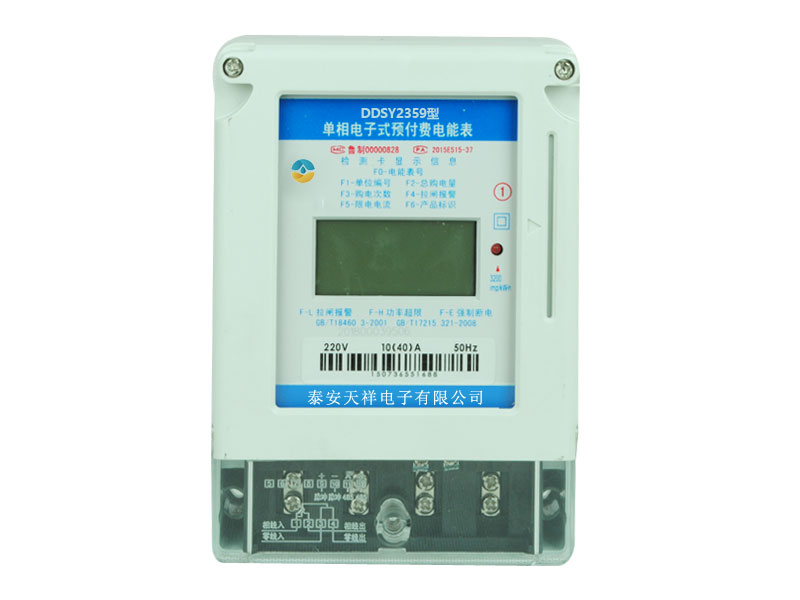

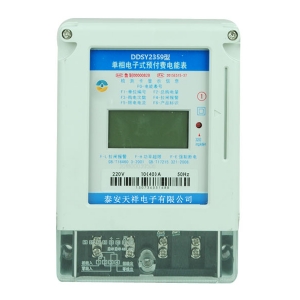

型号 | DDSY2359 |
等级 | 1.0级,2.0级 |
显示器 | 计度器、6LED数码管、LCD |
额定电压 | AC220V |
标定(*大) | 5(20)A、10(40)A、15(60)A、20(80)A |
功耗电压线路 | <1W/5VA |
功耗电流线路 | <1VA |
工作温度 | -25℃~55℃ |
权限工作温度 | -40℃~70℃ |
相对湿度 | <85% |
电压范围 | 0.7Un~1.3Un |
参比频率 | 50Hz/60Hz |
启动电流 | 0.004Ib |
时钟误差 | 日均误差小于0.5S |
通讯规约 | 《DL/T645多功能电能表通信规约》或自制 |
执行标准 | GB/T 18460-2001 GB/T17215-2002 |
外形尺寸(mm) | 111×158×58 |
型号说明
型号 | 功能 |
DDSY2359 | 普通单相预付费电能表 |
DDSY2359R | 增加485通讯功能 |
DDSY2359F | 增加复费率功能 |
