产品概述
product description

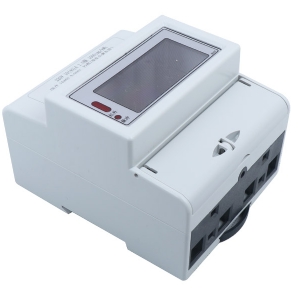

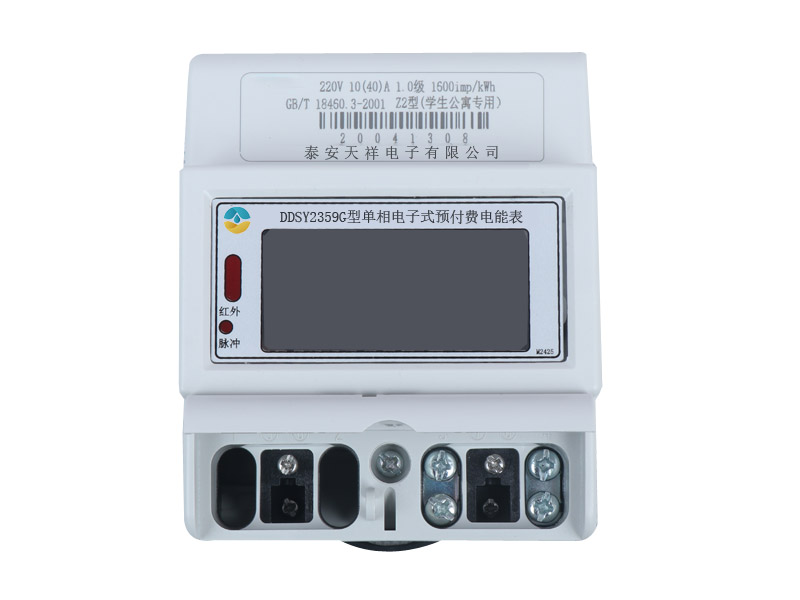

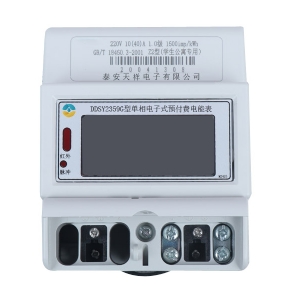

本产品采用国家电能表标准设计规范,专为公寓安全用电设计开发的一款专用产品,内部采用专用的电能表多功能计量芯片,用32位单片机进行数据处理,可实现计量,识别、控制、收费等用电管理功能,可广泛用于学校学生公寓用电管理。
JHISEA2000S学生公寓用电管理软件系统,可实现学校的现代化的用电管理,并可提供多种学生缴费和查询手段,如手机支付(如支付宝、微信支付等),校园卡支付。
主要特点
main feature
*电能计量:可计量有功电能及无功电能,反向计量正向累计。
*电参数测量:可测量电压、电流、功率因数、频率等参数,可上传。
*显 示:12位LED或汉字液晶显示,显示时间,电压,电流,功率,累积电量、剩余电量。
*预付费功能:可实现先交钱后用电,数据通过IC卡或RS485实现。
*免费基础电量设置:根据学校的要求进行设置,如设置完成后现有购买电量账户里多出基础电量,和付费买电一样,在已购买电量中累加。支持指定时段(如每月)设置学生不用缴纳使用费用的电量。学生使用时,先消费免费基础电量,消费完毕后,再消费学生购买的电量。
*退费管理功能,学生毕业时,系统可打印需退费部分的退费明细表。
*数据调换功能,能将该房间的剩余电量进行调换。
*数据统计分析,具有用电数据统计、分析功能并自动生成报表,供查询或打印。
*数据管理功能:可对系统操作日志、账户操作日志进行追踪审计;可对电量储值、违规、设置等数据进行记录、保存、查询、统计、打印等操作;可自动生成报表及时为学生提供用电余额查询。
*权限管理功能:对账户的各项操作可批量和个别进行,管理者可对操作人员设定不同操作权限。
*欠费断电功能。可设低电量报警功能,当剩余电量低于报警电量值时,显示屏闪烁,当剩余电量小于零度时,断电拉闸。
*多回路管理每个房间可实现多回路管理。
*过载保护功能。当电压或电流超过电表额定值自切断供电。
*总功率限制保护:对每个房间设置用电功率保护;同时该保护具备白天模式、空调模式、夜间模式;在夜间熄灯后,只有卫生间照明时,自动把房间总功率保护调整到设定值(如50W) ,以防止夜间从卫生间取电的违规用电行为。
*通讯功能:具有红外和2路RS485通讯功能(标配1路RS485)。
*应急送电功能:当通讯网络失效后,采用红外抄表器应急送电,管理人员可以不用接触电表就能送电。
*恶性负载识别功能:插座恶性负载功率保护,可设有功增量功率值和功率因数值。若超过设定值,拉闸显示闪烁报警,直到违规处理后,正常。不影响空调回路使用,具备恶性负载识别功能,禁止电炉、热得快、电磁炉、微波炉、电吹风机等易于引起接触火灾的大功率阻性负载使用。
*违规用电合闸配置:当识别学生违规用电后,设备自动执行跳闸断电,软件系统中可自主设置违规用电自动合闸次数,当超过设定次数后系统不能再自动恢复供电,需找管理员查明断电原因后,由供电管理人员通过掌上电脑人工恢复供电,杜绝学生违规情况的发生。
*多路输出:控制输出分别对应控制房间内的照明回路,插座回路,空调回路,卫生间回路,实现分路用电管理。在不需要空调的季节关闭空调回路的电路,正常时每天晚上熄灭照明和插座回路。在用空调的季节晚上熄灯后留着空调回路,夜间熄灯后留着卫生间灯光。同时违章用电未处理时,停止插座回路的供电。
*假期管理功能:为解决学生假期宿舍集中统一管理需要,支持远程费控系统假期时段配置。根据学校假期计划,在学校指定假期时段内冻结封存原有宿舍用电量,假期时段内冻结封存原有宿舍用电量,假期时段内的用电量另行独立记录和管理,方便假期中集中管理宿舍的电量管理、安全用电和控制管理。假期结束后,根据学校要求恢复原封存的用电量。假期时段内的用电量与原有用电量需相互独立且互不干扰。
*复费率功能(可选) 阶梯电价功能(可选):采用独立硬件时钟芯片。可实现尖峰平谷四种费率,每种费率可设多个时段。
*温度检测,表内有温度检测电路,防止过流,过热引起火灾。
*防雷功能,内置防雷保护电路。
*多种缴费功能:学生可以通过网上或手机进行缴费。支付支付宝、微信等支付方式。
*多种查询方式:学生可能通过网上或手机进行查询,或通过触摸屏查询。
主要技术指标
Main Specifications
*精度:1.0级
*电压:AC 3×220/380V
*电流:5(60)A
*功耗:电压回路<2W/10VA,电流回路4VA
*工作温度:-25~55℃
*极限工作温度:-40~70℃
*相对湿度:<85%。
*电压范围: 正常工作电压:0.9Un-1.1Un
极限工作电压:0.8Un-1.15Un
*参比频率:50Hz/60Hz
*启动电流:20mA
*时钟误差:<0.5S/日
*通讯规约:DL645-1997或MODBUS-RTU
*执行标准:GB/T18460-2001 GB/T17215.321-2008
*多回输出:每一回路电流可达5(60)A
