超声波水表采取时差法对流量进行测量,即在测量通道(管段)的上游和下游分别安装一只超声波换能器用于超声波信号的互为发射和接收。
由于超声波信号与水流信号叠加,使声波在顺流和逆流时的传播速度不同,因此不同的换能器发射的超声波信号在水中的运行时间就不同,通过测量该时间的差值可计算出流体的流速,然后再换算成流量,从而实现流量的测量。

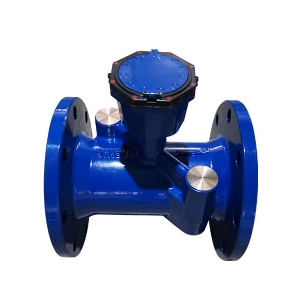

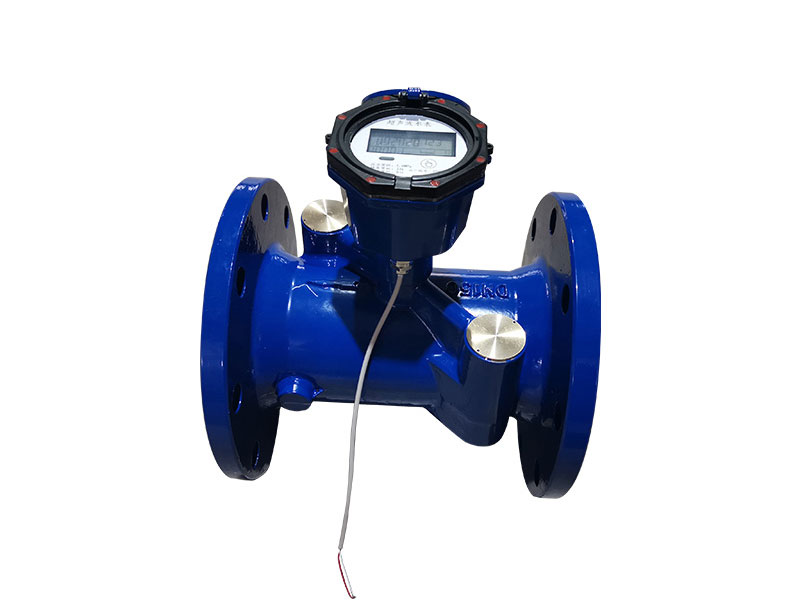

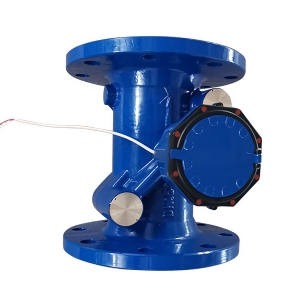

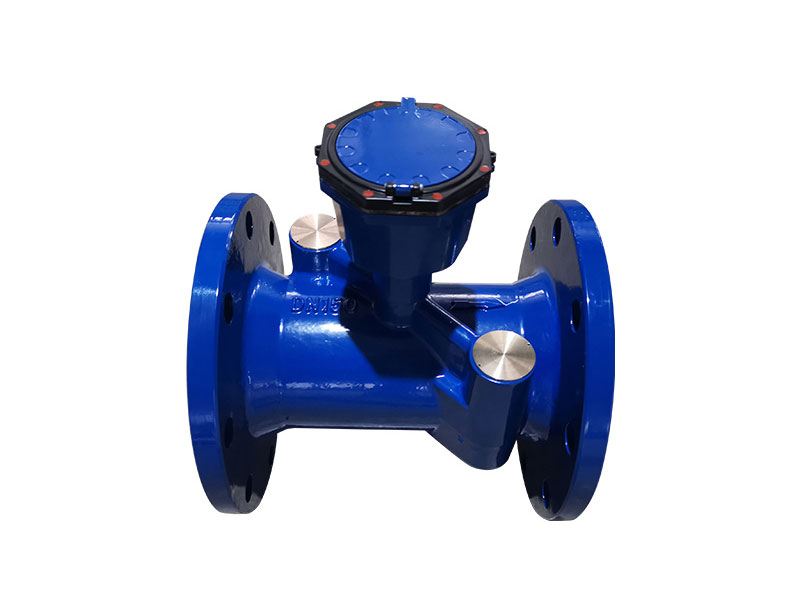

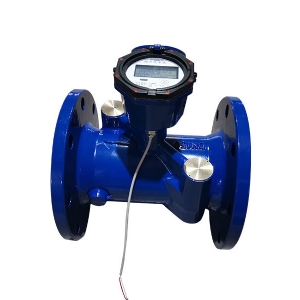

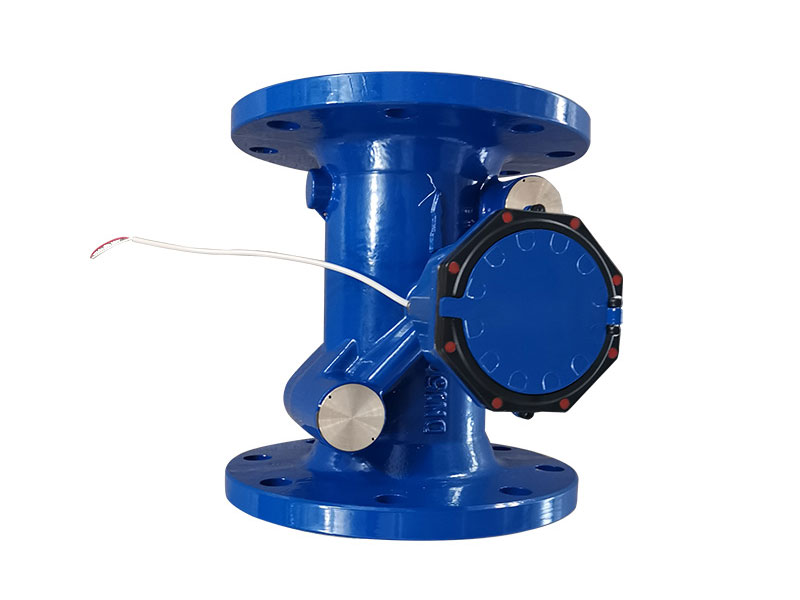

流量管的顶部有两个换能器,甲换能器向乙换能器发射一个超声波信号(顺流),同时乙换能器向甲换能器发射一个超声波信号(逆流),顺流和逆流的超声波信号在传输过程中形成一定的时间差,在标定的管径截面积和标准测量管长度的情况下,通过积分仪上的计算芯片计算出表的流量。

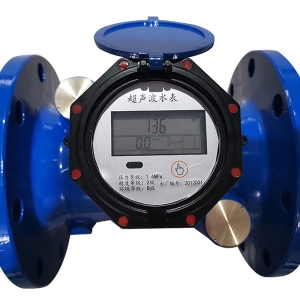

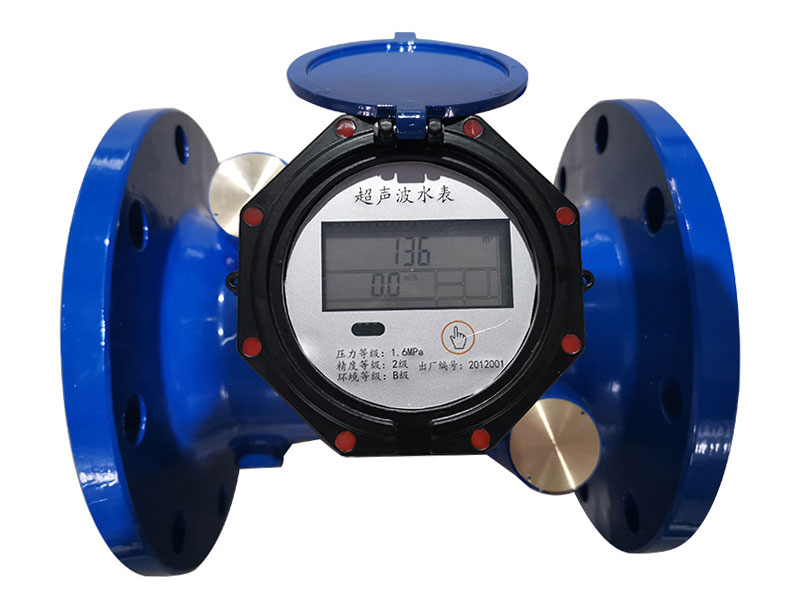

超声波水表是采用超声波时差原理,采用工业级电子元器件制造而成的全电子水表。与机械式水表相比较具有精度高,可靠性好,量程比宽,使用寿命长,无任何活动部件,无需设置参数,任意角度安装等特点。
双声道超声波水表
